Příklady schéma zapojení LED sériového nebo paralelního,
v režimu konstantního proudu
Výběr vhodného napájecího zdroje
Lze nahradit zdroj konstantního proudu zdrojem konstantního napětí, a naopak ?
1) Sériové zapojení LED s konstantním proudem

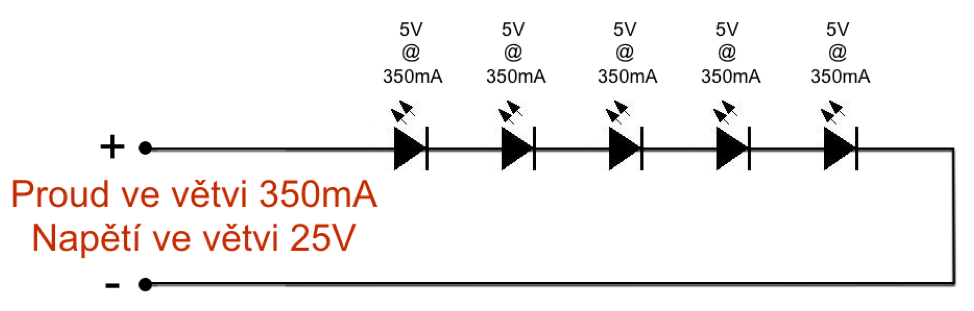

obecné schéma sériového zapojení LED v režimu konstantního napětí
K tomuto sériovému zapojení LED je vhodný zdroj konstantního proudu 350mA 12W, který má rozsah napětí 9~36VDC.
https://www.eshop-meanwell.cz/apc-12-350-mean-well-proudovy-zdroj-pro-led-350ma/
Nebo zdroj konstantního napětí 25VDC s rozsahem proudu 0~2A, pokud existuje.
2) Paralelní zapojení LED s konstantním proudem

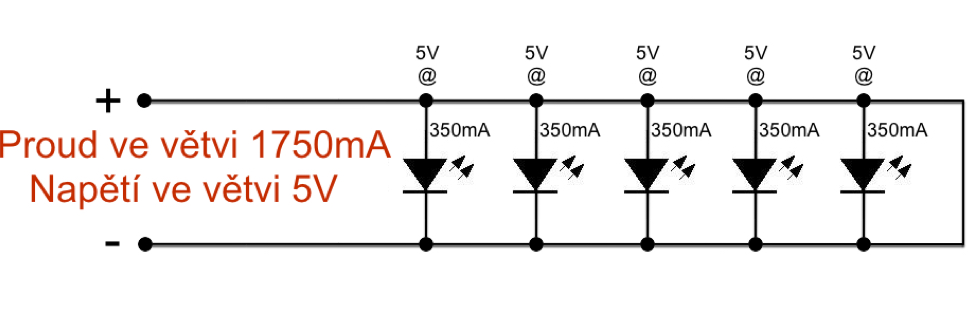

obecné schéma paralelního zapojení LED v režimu konstantního proudu
K tomuto paralelnímu zapojení LED je vhodný napájecí zdroj konstantního proudu 1750mA 12W.
Protože takový nemusí existovat, je možné jej nahradit zdrojem konstantního napětí 5VDC 12W s rozsahem proudu 0~2A
https://www.eshop-meanwell.cz/apv-12-5-mean-well-napajeci-zdroj-pro-led-5v-12w/
