PWM výstup je technologie digitální regulace výkonu, která se u LED zdrojů používá především pro stmívání. Na rozdíl od analogové regulace (snižování proudu) funguje PWM na principu velmi rychlého zapínání a vypínání zdroje.
Jak PWM výstup funguje?
Zdroj s PWM výstupem nemění výšku výstupního napětí ani proudu, ale dělí elektrický signál na krátké pulzy. Lidské oko díky setrvačnosti tyto pulzy nevnímá a vidí pouze výslednou intenzitu světla:
• Jas 100 %: Zdroj je trvale zapnutý.
• Jas 50 %: Zdroj je polovinu času zapnutý a polovinu času vypnutý.
• Jas 10 %: Zdroj je zapnutý jen po velmi krátkou část periody.
Proč zvolit zdroj s PWM výstupem?
V katalogu MEAN WELL najdete specializovanou řadu PWM (např. PWM-40 až PWM-200), která je navržena tak, aby eliminovala problémy běžných stmívatelných zdrojů:
1. Barevná stálost (CCT): LED čipy mění při snižování proudu (analogovém stmívání) svůj barevný odstín. PWM regulace udržuje plný proud v pulzech, takže barva světla zůstává identická i při minimálním jasu.
2. Plynulé stmívání od 0 %: PWM umožňuje dosáhnout velmi nízkých úrovní jasu bez blikání (flicker-free), což je klíčové pro dekorativní a interiérové osvětlení.
3. Vhodné pro LED pásky: Zdroje řady PWM jsou ideální pro napájení konstantním napětím (12V, 24V, 48V), což je standard pro většinu moderních LED pásků.
Typické využití zdrojů s PWM výstupem
• Chytré domácnosti: Instalace, kde je vyžadována precizní scenerická regulace světla.
• Komerční prostory: Podsvícení barů, hotelové recepce a designové prvky.
• Lineární osvětlení: Napájení dlouhých tras LED pásků bez ztráty kvality barev na konci větve.
Produkty MEAN WELL podporující PWM
• Řada PWM-40/60/90/120/200: Zdroje s přímým PWM výstupem.

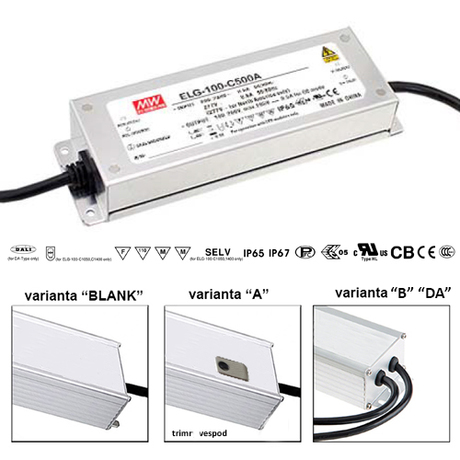

• Řada XLG, ELG, HLG: Modely s funkcí „3-in-1 dimming“, které dokáží interpretovat externí PWM signál pro řízení svého výkonu.
