Koupili jste si špičkový zdroj Mean Well s funkcí stmívání 3-v-1, zapojili ho na svůj stávající otočný stmívač v obýváku, a buď se neděje nic, nebo LED pásky nepříjemně blikají? Chyba není ve zdroji, ale v nepochopení technologie stmívání.
Hlavní problém: Pletete si "strany" stmívání
Klasický nástěnný stmívač (Triak), který máte pravděpodobně ve zdi, funguje na principu ořezávání fázového napětí 230 V (primární strana). Zdroje s funkcí "3-in-1 dimming" jsou ale navrženy tak, aby přijímaly řídicí signál na zcela jiných svorkách (sekundární strana).
Co přesně znamená "3-in-1 dimming"?

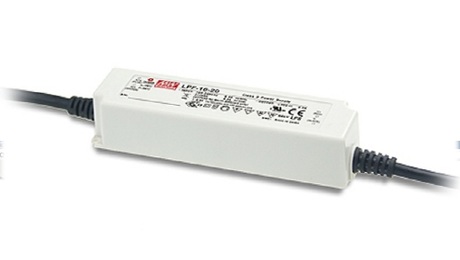

Zdroje Mean Well s touto funkcí mají kromě hlavních kabelů pro napájení ještě dva speciální tenké vodiče (obvykle označené jako DIM+ a DIM-). Tyto vodiče "očekávají" jeden ze tří typů signálů:
1. 0–10V DC: Stejnosměrné napětí (časté v průmyslu nebo systémech jako Loxone).
2. 10V PWM: Pulzně šířková modulace.
3. Odpor (Potenciometr): Jednoduchý otočný prvek zapojený přímo na tyto dva vodiče.
Důležité: Žádná z těchto tří metod nevyužívá ořezávání fázového napětí 230 V. Pokud do zdroje 3-v-1 pustíte "ořezaných" 230 V z klasického stmívače, elektronika zdroje se s tím nedokáže vyrovnat, protože se snaží napětí neustále vyhlazovat. Výsledkem je blikání nebo nulová reakce.
Jaký je rozdíl mezi 3-v-1 a Triakem (fázovým stmíváním)?
| Vlastnost | 3-in-1 Dimming (0-10V / PWM) | Triakové stmívání (Fázové) |
|---|---|---|
| Kde se stmívá? | Na speciálních řídicích vodičích (nízké napětí). | Přímo na přívodu 230 V (ve zdi). |
| Typické řady MW | HLG-B, ELG-B, LPF-D | PWM-E, ELG-A, PCD |
| Výhoda | Extrémně plynulé, nekmitá, profi řešení. | Snadná montáž do staré elektroinstalace. |
| Nevýhoda | Vyžaduje 5žilový kabel ke zdroji. | Méně plynulé, u levných modelů může pískat. |
Jak to vyřešit?
1. Máte už zdroj 3-v-1 doma? Pak potřebujete buď speciální ovladač pro 0-10V (např. do lišty nebo chytrý modul), nebo stačí mezi svorky DIM+ a DIM- zapojit obyčejný potenciometr 100kΩ.
2. Chcete stmívat klasickým kolečkem na zdi? Musíte si vybrat zdroj, který podporuje tzv. Triac Dimming nebo Phase-cut Dimming (např. řada Mean Well PCD nebo speciální varianty PWM-E).
Před nákupem se vždy podívejte na označení modelu. Pokud má zdroj v názvu písmeno "B" (např. HLG-150H-24B), vyžaduje externí řízení (3-v-1). Pokud chcete stmívat fází (to "kolečko ve zdi"), hledejte zdroje k tomu přímo určené.
