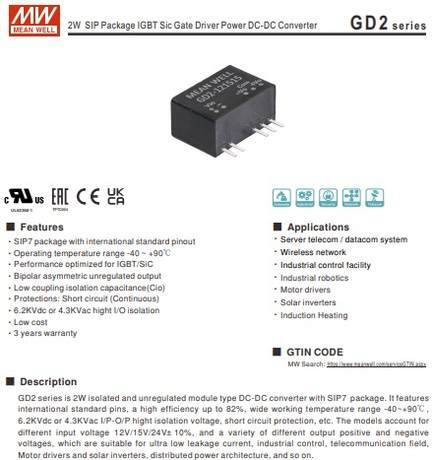

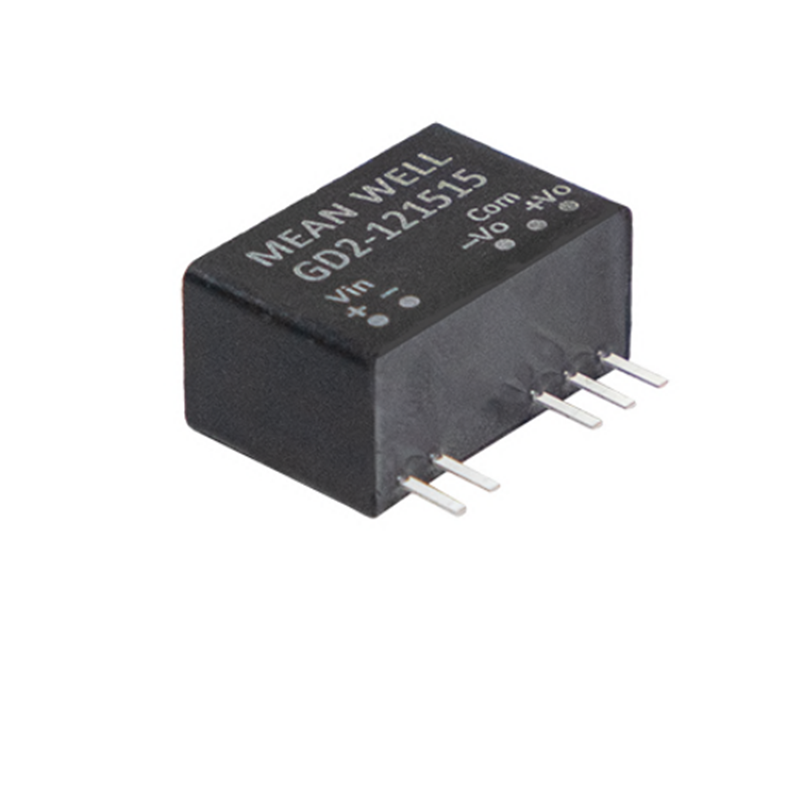

Mean Well GD2-121709 – Kompaktní DC-DC SIP7 měnič s vysokou izolací pro brány IGBT a SiC
Bipolární výkonový modul: malé rozměry, silná izolace a spolehlivý start
- Bipolární výstup (+17V / -9V) pro ovládání IGBT/SiC tranzistorů
- Izolační pevnost 6,2kVDC mezi vstupem a výstupem
- Chlazení přirozenou konvekcí – bez potřeby ventilace
- Vstup 10,8–13,2V, malý rozměr a hmotnost jen 4g
- Zkratová ochrana s automatickým obnovením
- Certifikace UL/EAC pro bezpečné použití
GD2-121709 od Mean Well je miniaturní, izolovaný bipolární DC-DC měnič pro průmyslové aplikace. Poskytuje výstup +17V a -9V, čímž je vhodný k napájení bran výkonových SiC a IGBT tranzistorů. Díky vysoké izolační pevnosti (6,2kVDC) perfektně chrání elektroniku i v náročném prostředí. Rozšířený teplotní rozsah (-40 až +90°C) umožňuje bezproblémový provoz v extrémních podmínkách. S účinností až 81 % zajistí nízké energetické ztráty, výstupní proud +9 až 90 mA a -8 až 80 mA umožňuje univerzální využití (pohony, průmysl, solární střídače). SIP7 pouzdro šetří prostor na desce. Další plus jsou nízké zvlnění (50mVp-p), rozměr 19,5×9,8×12,5mm a hmotnost pouhé 4 gramy. Rychlá montáž a automatická obnova po zkratu jsou samozřejmostí díky izolační konstrukci.
- Vysoká účinnost: Minimalizuje ztráty a zahřívání
- Odolnost: Pevné pouzdro, splňuje UL62368-1, EAC TP TC 020/2011
- Bezpečnost: Ochrana proti zkratu s automatickým restartem
- Flexibilita: Bipolární výstup, široký teplotní rozsah, malé rozměry
- Certifikace: EMC a průmyslové standardy
Je ideální v situacích, kde potřebujete trvalé bipolární napájení s vysokou elektrickou izolací, například pro buzení bran výkonových tranzistorů, v pohonech motorů, měničích, automatizaci nebo v aplikacích s omezeným prostorem i minimálními ztrátami. Vhodný i do extrémních teplot či zálohovaných rozvodů v serverech a telekomunikacích.
Kvalita Mean Well, spolehlivé provedení a dostupný servis dělají z GD2-121709 bezproblémovou volbu i pro ty nejnáročnější projekty.
- Technické parametry: Výkon 2W, výstup +17V/-9V
- Vstupní napětí: 10,8 ~ 13,2VDC
- Výstupní proud: +9–90 mA / -8–80 mA
- Rozměry: 19,5 × 9,8 × 12,5 mm (SIP7)
- Montáž: Pájení do DPS, doporučená přirozená konvekce, při trvale plném zatížení rezervujte odvod tepla a proudovou rezervu dle potřeby
