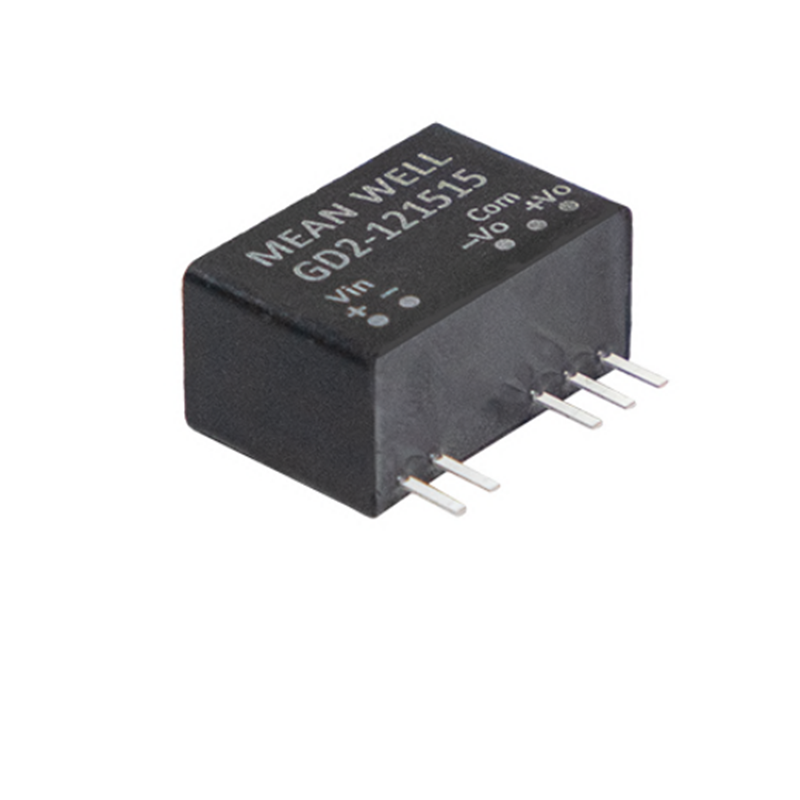

GD2-121515 od Mean Well – 2W izolovaný DC/DC měnič v SIP7 pro IGBT a SiC
Kompaktní napájecí modul s vysokou izolací, dlouhou životností a efektivním provozem
- Izolovaný DC-DC měnič o výkonu 2W – bezpečné řešení pro průmyslové prostředí a IGBT drivery
- SIP7 pouzdro – úspora místa a snadná montáž
- Provozní teploty −40 až +90 °C zajišťují spolehlivost v různých podmínkách
- Účinnost až 79 % – efektivní práce s nízkými ztrátami
- Ochrana proti zkratu a vysoká izolační pevnost – pro maximální bezpečí
- Speciálně pro IGBT/SiC brány a citlivé obvody – velmi nízká spojovací kapacita, minimální rušení
Model GD2-121515 od Mean Well je izolovaný DC-DC měnič v kompaktním balení SIP7 s výstupem ±15 V, který je navržen zejména pro napájení bran IGBT/SiC tranzistorů i pro obvody vyžadující galvanicky oddělenou dodávku energie. Jeho izolační pevnost dosahuje až 6,2 kV DC (krátkodobě až 7,2 kV DC po dobu 2 s) a extrémně nízká spojovací kapacita z něj dělá výbornou volbu do kritických průmyslových aplikací, například řízení motorů nebo zapojení výkonových polovodičů. Malé rozměry 19,5 × 9,8 × 12,5 mm zaručují snadnou integraci, při zachování výkonu 2 W a účinnosti 79 %. Vestavěná ochrana proti zkratu s automatickým obnovením a standardní rozteč pinů usnadní montáž i práci s modulem.
- Účinnost: až 79 % snižuje tepelné ztráty
- Galvanická izolace: vysoká ochrana vstupních a výstupních větví
- Bezpečnostní prvky: integrovaná ochrana proti zkratu
- Miniaturní rozměry: nezabírají místo na DPS
- Životnost: MTBF až 13,98 milionu hodin dle MIL-HDBK-217F (25°C)
Perfektní řešení pro brány výkonových tranzistorů (IGBT, SiC), automatizační elektroniku, rozvaděče, robotiku, komunikační techniku a kde je zapotřebí galvanicky oddělené napájení. Ideální pro výrobce měničů, systémové integrátory i vývojáře průmyslové automatizace.
Kombinace vysoké izolační pevnosti, provozní stability v širokém teplotním rozmezí a vestavěných ochran dává tomuto modulu spolehlivost pro dlouhodobý provoz s minimálními náklady na údržbu.
- Výstup: +15V/-15V, +7 až 67mA / -7 až 67mA
- Výkon: 2W
- Vstupní napětí: 10,8–13,2V DC
- Rozměry: 19,5 × 9,8 × 12,5 mm
- Provozní teplota: −40 až +90 °C
- Chlazení: přirozená ventilace, doporučená pojistka 500mA pomalá
