Při návrhu osvětlení nebo průmyslové automatizace je spolehlivost klíčovým parametrem. Často opomíjeným problémem, který může způsobit nestabilitu systému, přehřívání nebo i poškození drahé elektroniky (např. zdrojů Mean Well), je právě úbytek napětí.
Co je to úbytek napětí?
Úbytek napětí je snížení elektrického napětí v obvodu mezi zdrojem a spotřebičem. Každý kabel, kterým protéká proud, má svůj přirozený odpor. Čím je tento odpor vyšší, tím více napětí se "ztratí" cestou a přemění se na neužitečné teplo.
Aby zařízení fungovala správně, musí dostávat přesné množství výkonu (ve Wattech). Ten vypočítáme jako Proud (Ampéry) × Napětí (Volty). Pokud je napětí kvůli ztrátám na kabelu příliš nízké, zařízení nemusí pracovat efektivně nebo se může předčasně porouchat.
Hlavní příčiny úbytku napětí
• Délka vedení: Čím delší je kabel, tím větší je odpor a tím vyšší je úbytek napětí.
• Průřez vodiče: Tenké dráty kladou proudu větší odpor. Pro dlouhé trasy je nutné volit silnější kabely (např. 2,5 mm2 místo 1,5 mm2).
• Materiál: Měděné kabely mají lepší vodivost než hliníkové.
• Špatné spoje: Zkorodované svorky nebo uvolněné šroubky v jističích zvyšují odpor a tím i úbytek.
Jaké jsou následky v praxi?
1. Snížená účinnost motorů: Motory se mohou těžko rozbíhat a více se zahřívají.
2. Problémy s LED osvětlením: LED pásky na konci dlouhé trasy svítí méně nebo blikají.
3. Nestabilita elektroniky: Citlivé řídicí systémy a spínané zdroje mohou vykazovat chyby nebo se náhodně restartovat.
4. Přehřívání: Velký úbytek napětí znamená, že se kabel zahřívá, což může vést až k poškození izolace.
Jak úbytek napětí snížit?
• Použijte silnější kabely: Zvětšení průřezu vodiče je nejjednodušší cesta k redukci ztrát.
• Zkraťte vzdálenost: Umístěte napájecí zdroj Mean Well co nejblíže ke spotřebiči.
• Zvyšte napětí systému: Pokud je to možné, přejděte z 12V na 24V nebo 48V. Při vyšším napětí stačí pro stejný výkon nižší proud, což výrazně omezuje úbytky.
• Pravidelná údržba: Kontrolujte dotažení spojů v rozvaděčích a krabicích.
Výpočet pro stejnosměrné (DC) obvody
U běžných instalací s DC zdroji je úbytek napětí přímo úměrný proudu a odporu drátu. Pro orientační výpočet se používá Ohmův zákon: Úbytek napětí (V) = Proud (A) × Odpor kabelu (Ohm)
Doporučení norem (ČSN)
Podle českých technických norem by celkový úbytek napětí neměl překročit 3 % až 5 % jmenovitého napětí. U citlivé elektroniky a nízkonapěťových systémů (12V/24V) se doporučuje držet úbytek pod 2 %.

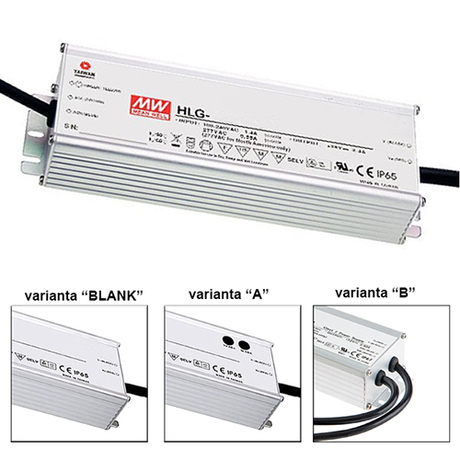

Mnoho zdrojů značky Mean Well (např. řady HLG, ELG nebo zdroje na DIN lištu) umožňuje mírné zvýšení výstupního napětí pomocí vestavěného trimru (označen jako Vadj). Tímto lze částečně vykompenzovat ztráty vzniklé na delší kabeláži.
