Shrnutí hlavních bodů
• KNX systém umožňuje přímé řízení LED zdrojů bez nutnosti DALI brány.
• Nabízí nižší pořizovací i provozní náklady a vyšší spolehlivost.
• Stmívání až na 0,01 % výstupního výkonu poskytuje výrazně širší rozsah než DALI.
• PWM frekvence až 4 kHz eliminuje blikání a splňuje požadavky IEEE 1789-2015 i směrnice Ecodesign.
• KNX Direct LED Driver zjednodušuje zapojení a zvyšuje stabilitu systému.
Digitální řízení osvětlení v automatizaci budov
V oblasti inteligentních budov je nejrozšířenějším standardem pro digitální řízení světel DALI (Digital Addressable Lighting Interface) definovaný normou IEC 62386. DALI zajišťuje interoperabilitu mezi výrobci, nicméně vyžaduje samostatnou DALI bránu a tím i složitější konfiguraci.
Alternativou je KNX, který rovněž pochází z Evropy a zastřešuje jej asociace se sídlem v Bruselu. Každé KNX zařízení prochází testováním v nezávislých laboratořích, což garantuje spolehlivou spolupráci prvků různých značek.
Porovnání KNX a DALI systémů
| Parametr | KNX přímé řízení (LED driver) | DALI systém (gateway + driver) |
|---|---|---|
| Pořizovací náklady | Nižší – přímé připojení bez DALI brány | Vyšší – nutná DALI gateway |
| Spolehlivost | Každé zařízení funguje samostatně | Výpadek brány vyřadí celý okruh |
| Kompatibilita | Plná certifikovaná kompatibilita KNX | Různé brány mohou mít problémy s LED drivery |
| Počet zařízení | Až 256 na sběrnici TP1-256 | 64 na jednu DALI linku |
| Přenosová vzdálenost | Do 700 m | Cca 300 m |
| Komunikační rychlost | 9 600 bps | 1 200 bps |
| Konfigurace | Pouze v ETS databázi | ETS + nastavení DALI |
| Zabezpečení | Podpora KNX Secure | Bez zabezpečení |
| Další funkce | Monitoring spotřeby, provozní data | – |
Shrnutí: KNX přímé řízení nabízí jednodušší architekturu, vyšší odolnost proti poruchám a lepší integraci do širšího systému automatizace budovy.
Křivky stmívání a minimální úroveň jasu
Lidské oko reaguje na změny jasu nelineárně, proto MEAN WELL PWM KNX drivery nabízejí tři typy stmívacích křivek:
1. Lineární – výstup kopíruje hodnotu příkazu.
2. DALI křivka – dle normy DALI, minimální výstup 0,1 % (≈ 3 % vnímaného světla).
3. Logaritmická – umožňuje dosažení extrémně nízké úrovně 0,01 % (≈ 1 % vnímaného světla).
Logaritmická charakteristika se osvědčuje tam, kde je vyžadována velmi nízká hladina osvětlení, například v kinosálech, muzeích nebo hotelových pokojích.
Test hlubokého stmívání
Při testu s 24 V LED páskem dosáhl KNX driver díky logaritmické křivce výstupu 0,01 % výrazně lepšího výsledku než DALI driver se stejným řídicím signálem. Kamera, která nevnímá světlo nelineárně jako lidské oko, potvrdila měřitelný rozdíl – KNX umožnil jemnější a plynulejší pokles jasu.
PWM frekvence a eliminace blikání
PWM (Pulse Width Modulation) je běžný způsob stmívání LED. Zatímco u většiny DALI driverů je výstupní frekvence pevná (řádově stovky Hz), MEAN WELL PWM KNX drivery umožňují nastavení 200 – 4 000 Hz.
Frekvence nad 3 kHz splňuje:
• doporučení IEEE 1789-2015 (žádné riziko blikání),
• požadavky Ecodesign 2021 na SVM (Stroboscopic Visibility Measure).
Díky tomu je osvětlení zcela bez flickeru i při nízkém výkonu a zároveň nedochází ke změnám barevné teploty LED.
Praktické použití KNX LED driverů
Drivery MEAN WELL PWM KNX jsou vhodné pro více typů aplikací:
1. LED pásky (24 V DC) – přímé připojení, plná regulace jasu, jednoduché zprovoznění přes ETS.
2. 12 V AC LED žárovky (GU4, GU5.3, G4, G53) – bezpečná náhrada halogenů bez potřeby elektronického transformátoru.
3. 24 V DC LED bodovky – menší úbytky napětí, možnost paralelního zapojení více svítidel.

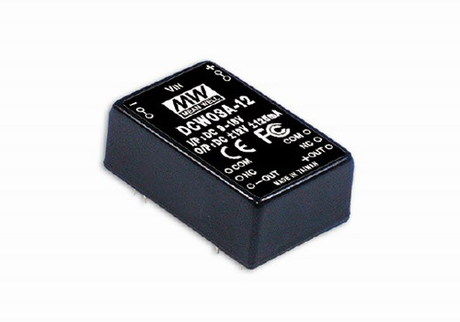

4. LED moduly s konstantním proudem – použití DC/DC měničů (řady LDD, LDB, LDH) umožňuje napájení z konstantního napětí a zajišťuje konstantní výstupní proud.
Takové řešení zjednodušuje instalaci, zvyšuje účinnost systému a snižuje počet potřebných komponent.
Systém KNX Direct Lighting představuje moderní a spolehlivější alternativu k DALI. Použití MEAN WELL PWM KNX driverů eliminuje potřebu DALI brány, snižuje náklady, zjednodušuje konfiguraci a umožňuje rozšířené funkce v rámci automatizace budov. Navíc poskytuje vysokou kvalitu stmívání bez blikání a plně odpovídá současným evropským i mezinárodním normám.
