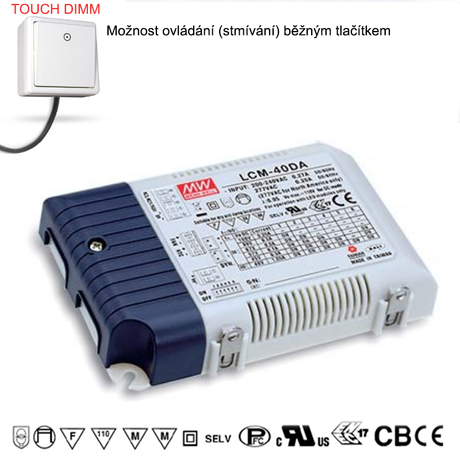

Zdroje LCM-40 a LCM-60 (včetně verzí DA2) nejsou jen obyčejné transformátory. Jsou to inteligentní procesory proudu, které umožňují realizovat komfortní ovládání osvětlení pomocí standardního tlačítka (spínače č. 1/0), který koupíte v každém hobbymarketu nebo elektroobchodu.
Jak Push Dimming funguje v reálu?
Logika ovládání je intuitivní a uživatelsky velmi přívětivá:
• Krátký stisk: Zapne nebo vypne světlo.
• Dlouhý stisk: Plynule mění intenzitu (stmívá/rozetmívá).
• Paměťová funkce: Zdroj si pamatuje poslední nastavenou úroveň i po úplném vypnutí.
Proč je to technicky geniální?
1. Úspora kabeláže: Pro ovládání nepotřebujete žádný speciální stmívač v rozvaděči. Tlačítko jednoduše spíná fázové napětí přímo na svorku PUSH na zdroji.
2. Využití stávajících rozvodů: Při rekonstrukcích často narazíte na nedostatek vodičů. Jelikož tlačítko spíná fázi, často lze k ovládání využít volnou žílu v kabelu (vždy však dbejte na bezpečnost a správné značení vodičů).
3. Synchronizace: Pomocí synchronizačního kabelu můžete jedním tlačítkem ovládat až 10 zdrojů najednou, což je ideální pro větší místnosti nebo komerční prostory.
Univerzálnost, která vám zachrání kůži
Největší bolestí LED technologií je nejednotnost proudových standardů. Výrobci svítidel (jako Kanlux, Panlux či designové italské značky) používají různé čipy.
Zdroje LCM tento problém řeší pomocí DIP přepínačů. Jediným zdrojem můžete napájet téměř cokoliv:
• 350mA / 500mA / 600mA / 700mA / 900mA / 1050mA
Pokud máte svítidlo, které vyžaduje specifický proud (např.300 mA), můžete využít paralelní zapojení u dvou svítidel na výstup 600 mA. Tím zajistíte, že každé svítidlo dostane svých přesných 300 mA. Tato flexibilita znamená, že nemusíte držet skladem deset různých typů zdrojů – stačí vám řada LCM.
Technické parametry v kostce
| Funkce | Popis / Hodnota |
|---|---|
| Vstupní napětí | 180-295 VAC |
| Metoda stmívání | Push Dimming / DALI / 0-10V (dle modelu) |
| Ochrany | Proti zkratu, přepětí a přehřátí |
| Pomocný výstup | 12 V / 50 mA (např. pro malý ventilátor nebo aktivní chladič) |
Pozor z praxe: Při zapojování Push Dimming funkce se ujistěte, že délka kabelu k tlačítku nepřesahuje 20 metrů, aby nedocházelo k nechtěnému spínání vlivem indukovaného napětí. Pokud potřebujete delší trasu, je lepší sáhnout po stíněném kabelu.
