Co je DALI

Zkratka DALI představuje Digital Adressable Lighting Interface. Jde o protokol v němž jednotlivé DALI zařízení komunikují mezi sebou. DALI má specifické použití pro ovládání osvětlení a je definováno podle normy IEC 62386.

Jaké jsou výhody DALI

DALI je stabilní dvoucestná komunikace s jednoduchým systémem a nastavením. DALI umožňuje programovat skupiny i jednotlivé scény. Intuitivní je i změna nastavení. Řídící vodiče jsou u DALI bez polarity. DALI nabídne i lehké řešení jednotlivých problémů.

Jaké jsou základní rysy DALI

Umožňuje zapojení až 64 zařízení s použitím 64 unikátních adres. Zapojit jej lze do maximálně 16 skupin a scén s úrovní signalizace až 16 V. Bez stínění nabídne dvouvodičovou soustavu řídících vodičů a především jednoduchou instalaci, tedy zapojení do hvězdy, stromu, kruhu nebo série. Délka vodičů je pak maximálně 300 metrů - NYM 5x1, 5m2.

Jednotlivé systémy DALI mohou být spojené i s dalšími systémy. Spojovat můžete až 64 napájecích zdrojů, respektive stmívačů. DALI může být integrován jako podsystém řídícího systému inteligentních budov. Jednoduchá konfigurace skládající se z ovladače - stmívače, zdroje, a LED osvětlení je také možná.

Jaké jsou hlavní výhody DALI

DALI je protokol vhodný pro použití v moderním osvětlovacím systému. Zároveň ušetří nemalé prostředky za elektrickou energii. Jde o kvalitnější LED osvětlení a provedení, je kompatibilní mezi DALI zařízeními a nabídne snadnou konfiguraci a instalaci. Velkou výhodou je vysoká spolehlivost.

Jaké zdroje použít pro DALI

Pro aplikace LED osvětlení řízené technologii DALI jsou vhodné zdroje LCM-60DA a LCM-40DA. Napájecí zdroje série LCM-40DA a LCM-60DA mají výhodu vstupního napětí 180 až 295V AC, aktivní PFC, krytí IP20. Jde o výrobky třídy II. Výhodou je také výstup 12 V pro připojení externího ventilátoru. Vztahuje se na ně plná záruka 3 roky.

Jak DALI funguje

Výstupní proud zdroje je možné měnit přes spínač v 10% skocích, spínač se zapojí mezi vstupní fázi AC-L a svorku PUSH. Maximální délka vodičů ke spínači je 15 metrů.

Nastavení výstupního proudu z výroby je na hodnotě 100%. Změna výstupního proudu a tak i stmívání je realizována tak, že pokud je hodnota výst.prúdu pod 10% jmenovité hodnoty, tak mačkáním se mění na vyšší. Pokud hodnota výst.prúdu dosáhne hodnotu nad 90% jmenovité hodnoty, tak se stlačováním mění na nižší. Hodnotu výstupního proudu nastavíte pomocí DIP přepínače, který je umístěn ve zdroji.

Pokud dojde k připojení zdroje k řídící jednotce DALI, tak ovládání touto řídící jednotkou je nadřazené ovládání tlačítkem. Napájecí zdroje LCM-60 a LCM-40 (bez označení DA) jsou stmívatelné zdroje, které lze stmívat řídícím napětím 1 až 10V DC, nebo PWM signálem. Stmívač se v tomto případě připojuje na svorky DIM + a DIM-.

Napájecí zdroje série LCM mají i teplotní kompenzaci, která prodlouží životnost vaší LED aplikace. Na svorky NTC + a NTC-připojíte teplotní čidlo (např. TTC03), které umístíte do Vaší LED aplikace. Následně podle teploty bude zdroj měnit svůj výstupní proud a tak prodlouží životnost Vašich LED. Napájecí zdroje série LCM lze synchronizovat (1 řídící zdroj + 9 řízených zdrojů). Maximální délka vodičů od prvního po poslední je 15 metrů.



DALI:

• Původní standard pro digitální ovládání osvětlení.
• Umožňuje adresovat až 64 zařízení (svítidla) v jedné skupině.
• Nabízí ovládání stmívání, skupinové ovládání a monitorování.



DALI-2:

• Vylepšená verze standardu DALI, která přináší lepší možnosti interoperabilnosti a rozšířené funkce.
• Podporuje větší počet zařízení (až 255).
• Přidává funkce jako automatizované testování, diagnostiku, a lepší správu zařízení.
• Zajišťuje kompatibilitu se staršími zařízeními DALI.



DALI generace 6 nebo 8 (DT6 a DT8):

• Specifický standard zaměřený na aplikace, které zahrnují dynamické ovládání barev a teploty světla.
• Podporuje regulaci barev a teploty CCT (Correlated Color Temperature) s vyšší přesností.
• Toto zlepšení je důležité zejména v aplikacích, kde se mění osvětlení podle denního světla nebo jiných podmínek.





---

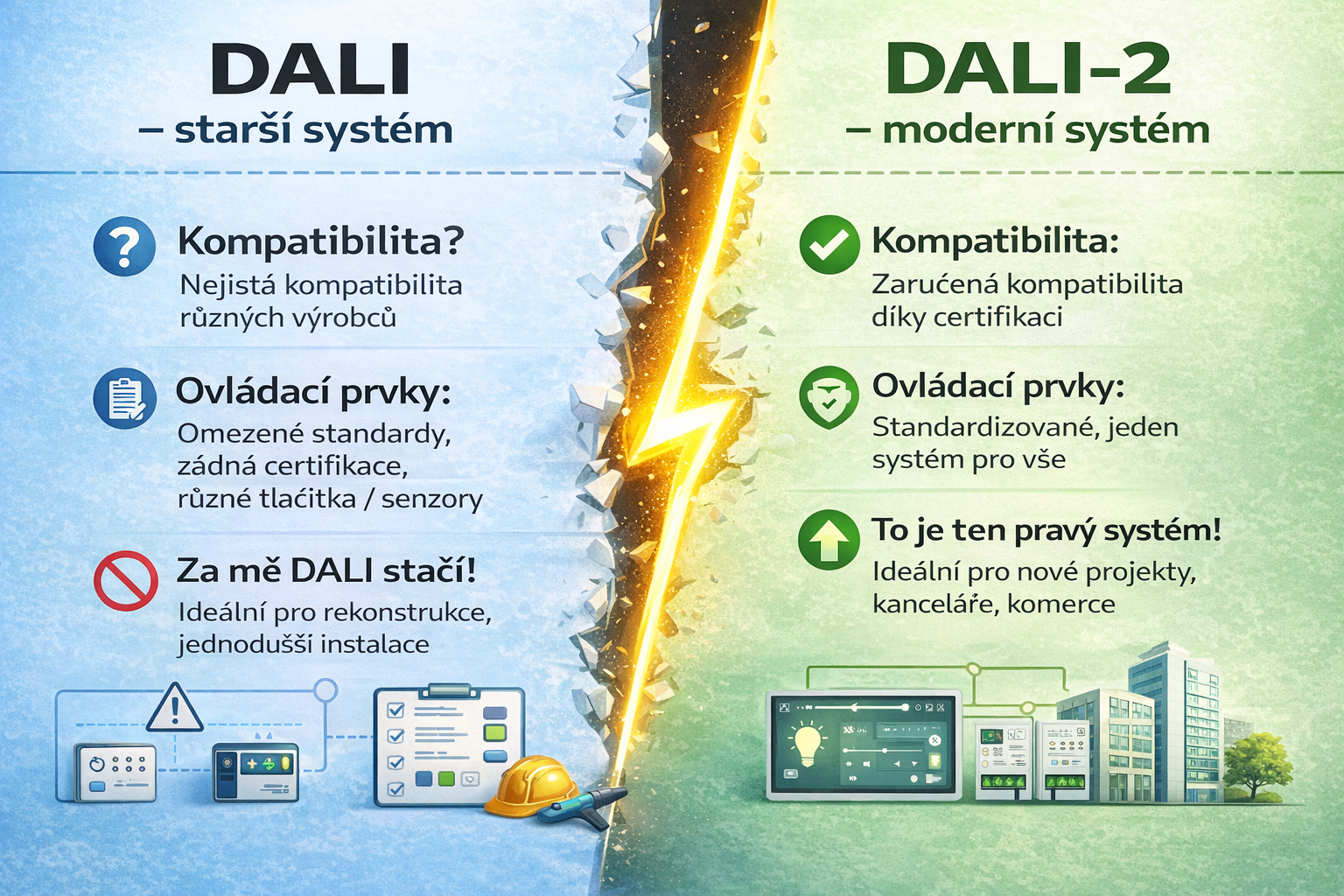

Zásadní rozdíl mezi DALI a DALI-2 není v samotném stmívání, ale v standardizaci, kompatibilitě a spolehlivosti systému.

Níže je to vysvětlené stručně a technicky přesně ????

DALI (původní)

Co to je:

• Starší digitální protokol pro řízení osvětlení

• Standardy IEC 62386-101/102 (základ)

Hlavní vlastnosti:

• Řídí hlavně předřadníky / LED drivery

• Každý výrobce mohl mít mírně odlišnou implementaci

• Kompatibilita nebyla zaručena

• Ovladače (tlačítka, senzory) nebyly standardizované

Důsledek v praxi:

• Kombinace různých výrobců mohla:

  • fungovat omezeně

  • chovat se nestabilně

  • vyžadovat testování na místě

---

DALI-2 (novější)

Co to je:

• Rozšířený a zpřísněný standard

• Vychází z IEC 62386 (více částí, např. 103, 207, 251)

Zásadní změny:

✅ Povinná certifikace

• Zařízení musí projít certifikací DALI-2

• Zaručená interoperabilita mezi výrobci

✅ Standardizované ovládací prvky

• Tlačítka, senzory, panely mají:

  • definované chování

  • jednotné příkazy

• Už žádné „každý výrobce jinak“

✅ Lepší diagnostika

• Přesnější:

  • hlášení chyb

  • stav zařízení

  • reakce na příkazy

✅ Připraveno pro moderní budovy

• Ideální pro:

  • kanceláře

  • komerční budovy

  • BMS systémy

  • budoucí rozšiřování



---

Praktické shrnutí
